سمك الجدار من الغطاء هو عامل حاسم يؤثر بشكل كبير على تصميم القالب المقابل. كمورد رائد لقالب غطاء زيت صالح للأكل، لقد شهدت مباشرة العلاقة المعقدة بين سماكة جدار الغطاء وتصميم العفن. في هذه المدونة ، سوف أتغذى على التأثيرات المختلفة لسمك جدار الغطاء على تصميم العفن ، حيث تقدم رؤى يمكن أن تساعدك في اتخاذ قرارات مستنيرة لمشاريعك.
1. تدفق المواد والملء
واحدة من الاعتبارات الأولية في تصميم العفن هو ضمان تدفق المواد المناسبة والملء أثناء عملية الحقن. يؤثر سماكة الجدار في الغطاء بشكل مباشر على كيفية تدفق البلاستيك المنصهر داخل تجويف القالب.
إذا كان الغطاء يحتوي على جدار سميك ، فإن البلاستيك المنصهر يستغرق وقتًا أطول للتدفق عبر القالب. يمكن أن يؤدي ذلك إلى مشكلات مثل التعبئة غير المستوية ، حيث قد يتم ملء بعض أجزاء الغطاء ببطء أكثر من غيرها. نتيجة لذلك ، يجب ضبط تصميم القالب لاستيعاب هذا التدفق الأبطأ. على سبيل المثال ، قد تكون هناك حاجة إلى المتسابقين والبوابات الكبيرة لتسهيل حركة البلاستيك. تقلل هذه القنوات الكبيرة من مقاومة التدفق ، مما يسمح للبلاستيك المنصهر بالوصول إلى جميع زوايا تجويف القالب بالتساوي.
من ناحية أخرى ، يسمح غطاء رفيع الجدران بتدفق المواد بشكل أسرع. ومع ذلك ، يمكن أن تشكل الجدران الرقيقة التحديات. قد يبرد البلاستيك بسرعة كبيرة حيث يتدفق عبر القالب ، مما يسبب لقطات قصيرة (حيث لا يتم تشكيل الغطاء بالكامل). لمعالجة هذا ، قد يحتاج تصميم القالب إلى دمج المتسابقين أو البوابات الساخنة للحفاظ على درجة حرارة البلاستيك وضمان حشوة كاملة.
2. وقت التبريد
سمك الجدار من الغطاء له أيضًا تأثير عميق على وقت التبريد في القالب. تستغرق القبعات ذات الجدران السميكة وقتًا أطول لأن هناك المزيد من المواد التي تحتاج إلى فقدان الحرارة. في تصميم العفن ، يجب النظر في وقت التبريد الممتد هذا لأنه يؤثر بشكل مباشر على وقت دورة الحقن - عملية الصب.
أوقات التبريد الأطول تعني أن الغطاء يبقى في القالب لفترة ممتدة أكثر ، مما يقلل من كفاءة الإنتاج الكلية. لمواجهة هذا ، قد يستخدم مصممي القوالب أنظمة التبريد المتقدمة. على سبيل المثال ، يمكنهم دمج قنوات التبريد التي يتم وضعها بشكل استراتيجي بالقرب من المناطق ذات الجدران السميكة من الغطاء. تدور هذه القنوات وسيلة تبريد ، مثل الماء ، لتبديد الحرارة بشكل أكثر فعالية وتقليل وقت التبريد.
في المقابل ، أغطية رقيقة ذات الجدران بارد أسرع بكثير. في حين أن هذا قد يبدو مفيدًا من حيث وقت الدورة ، إلا أنه يمكن أن يؤدي أيضًا إلى قضايا مثل التزييف. يمكن أن يسبب التبريد السريع انكماشًا غير متساوٍ في الغطاء ، مما يؤدي إلى منتج نهائي مشوه. يحتاج مصممو القوالب إلى حساب ذلك من خلال التحكم بعناية في معدل التبريد وضمان تبريد موحد في جميع أنحاء الغطاء.
3. الانكماش ودقة الأبعاد
الانكماش هو ظاهرة لا مفر منها في عملية الحقن - عملية الصب ، ويلعب سماكة الجدار في الغطاء دورًا حاسمًا في تحديد كمية الانكماش. تُعتبر القبعات السميكة ذات الجدران عمومًا مزيدًا من الانكماش لأن هناك المزيد من المواد التي تتقلص مع تبريدها. هذا يمكن أن يشكل التحديات في تحقيق الدقة الأبعاد المطلوبة للحد.
في تصميم القالب ، يجب أن يكون معدل الانكماش متوقعًا وتعويضًا عن. بالنسبة للقبعات السميكة ذات الجدران ، قد يحتاج القالب إلى أن يكون كبيرًا قليلاً في حساب الانكماش الأكبر. هناك حاجة إلى حسابات دقيقة للتأكد من أن أبعاد الحد الأقصى النهائي تلبي التحمل المحدد.
قبعات رقيقة - مسورة ، من ناحية أخرى ، لها مواد أقل وبالتالي تميل إلى تقلص أقل. ومع ذلك ، فإن الجدران الرقيقة يمكن أن تجعلها أكثر عرضة للتغيرات الأبعاد بسبب عوامل مثل التبريد أو الضغط غير المتكافئ أثناء عملية التشكيل. يحتاج مصممو القوالب إلى إيلاء اهتمام وثيق لهذه التفاصيل للحفاظ على دقة الأبعاد المطلوبة.
4. الطرد وتصميم خط الفراق
يؤثر سماكة الجدار في الغطاء أيضًا على عملية الطرد وتصميم خط الفراق في القالب. الأغطية السميكة - المسورة عمومًا أكثر صلابة وأسهل في الإخراج من القالب. ومع ذلك ، فقد يتطلب الأمر إخراج المزيد من القوة ، خاصة إذا كانت هناك عمليات أسواق أو هندسة معقدة.
في تصميم العفن ، يجب تصميم آلية الطرد للتعامل مع القوة الإضافية. قد يتضمن ذلك استخدام دبابيس القاذف الأكبر أو نظام طرد أكثر قوة. يجب أيضًا تصميم خط الفراق ، وهو الخط الذي يجتمع فيه نصفي القالب ، بعناية لضمان طرد سلس للغطاء الجدران السميك.
القبعات الرقيقة ذات الجدران أكثر مرونة ويمكن أن تكون أكثر صعوبة في الإخراج دون التسبب في تلف. يجب أن تكون آلية الطرد لطيفة ولكنها فعالة. يعد تصميم خط الفراق أمرًا بالغ الأهمية أيضًا لمنع أي تشوه في الغطاء الرقيق أثناء الطرد.
5. تعقيد الأدوات والتكلفة
يمكن أن يؤثر سماكة الجدار في الغطاء بشكل كبير على تعقيد وتكلفة أدوات القالب. غالبًا ما يتطلب الغطاء السميك ذو الجدران تصميمًا أكثر قوة للعفن لتحمل الضغوط والقوى العليا أثناء عملية الصدفة. قد يتضمن ذلك استخدام ألواح الصلب الأكثر سمكًا وأنظمة التبريد والطرد الأكثر تعقيدًا.
ونتيجة لذلك ، فإن تكلفة تصنيع القالب للحصول على غطاء محول سميك أعلى بشكل عام. بالإضافة إلى ذلك ، قد يتطلب التصميم الأكثر تعقيدًا مزيدًا من الوقت لتصنيع القوالب ، مما قد يؤدي أيضًا إلى زيادة التكلفة الإجمالية.
بالنسبة للقبعات الرقيقة المسورة ، قد يكون تصميم القالب أقل تعقيدًا في بعض الجوانب. ومع ذلك ، فإن تحقيق الدقة المطلوبة ومنع القضايا مثل التزييف أو الطلقات القصيرة لا يزال بإمكانه إضافة إلى التعقيد والتكلفة. إن الحاجة إلى أنظمة التدفئة أو التبريد المتخصصة للتحكم في البلاستيك السريع المتدفق بسرعة وسرعان ما يمكن أن تزيد من التكلفة الإجمالية للقالب.
6. التأثير على أنواع مختلفة من القبعات
عند النظر في تأثير سمك الجدار على تصميم القالب ، من المهم ملاحظة أن أنواعًا مختلفة من الأغطية ، مثلالعفن أغطية الزجاجةوقالب غطاء زجاجة الزيت، لديك متطلبات فريدة.
غالبًا ما تحتاج أغطية الزجاجة إلى توفير ختم ضيق ، ويمكن أن يؤثر سمك الجدار على أداء الختم. قد يكون غطاء الزجاجة السميكة ذات الجدران أكثر صلابة ويوفر ختمًا أفضل ، ولكنه قد يتطلب أيضًا تصميمًا أكثر دقة للعفن لضمان الملاءمة المناسبة. قد تكون أغطية الزجاجة ذات الجدران أكثر مرونة ولكن قد تكون أكثر عرضة للتسرب إذا لم يتم تصميمها بشكل صحيح.

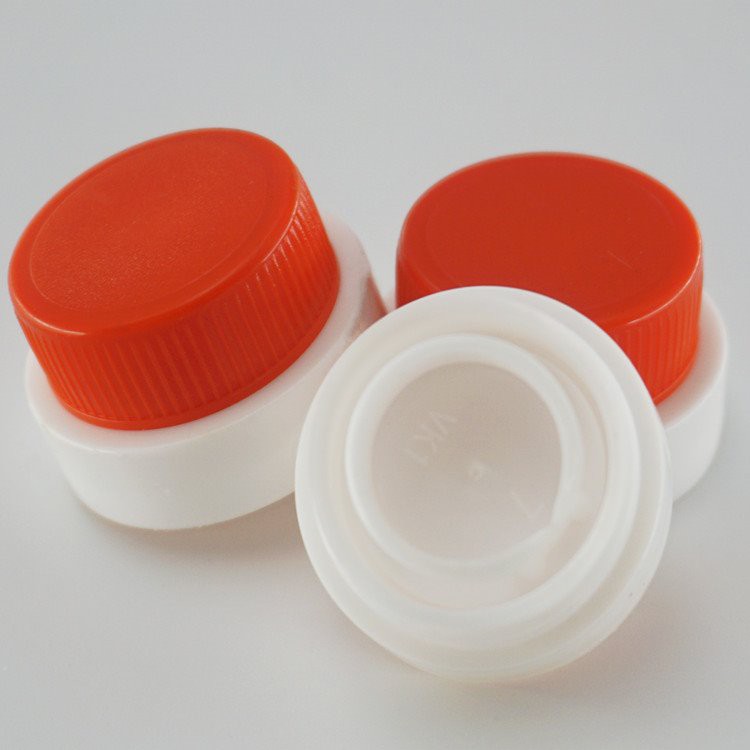

من ناحية أخرى ، تحتاج قبعات زجاجة الزيت إلى وجود آلية محددة للدموع. يمكن أن يؤثر سماكة الجدار للدموع - والجسم الرئيسي للكاب على سهولة التمزق والوظائف الكلية للغطاء. يحتاج مصممو القوالب إلى النظر بعناية في هذه العوامل عند تصميم القالب لقبعات زجاجة الزيت.
خاتمة
في الختام ، يكون لسمك الجدار في الغطاء تأثير بعيد على تصميم العفن. من تدفق المواد ووقت التبريد إلى الانكماش والطرد وتكلفة الأدوات ، يتأثر كل جانب من جوانب تصميم القالب بسمك جدار الغطاء. كمورد لقالب غطاء الزيت الصالح للأكل ، أفهم أهمية النظر بعناية في هذه العوامل لإنشاء قوالب عالية الجودة تلبي المتطلبات المحددة لعملائنا.
إذا كنت في السوق لقالب غطاء الأداء عالي الأداء ، سواء كان ذلك بالنسبة للأغطية النفطية الصالحة للأكل أو أغطية الزجاجة أو قبعات دمعة الزجاجة الزيتية ، فإنني أشجعك على التواصل معنا. لدينا الخبرة والخبرة لتصميم وتصنيع القوالب التي تم تحسينها لسماكة الجدار في قبعاتك ، وضمان إنتاج فعال ومنتجات نهائية ممتازة. لنبدأ محادثة ونستكشف كيف يمكننا تلبية احتياجاتك المحددة.
مراجع
- "كتيب صب الحقن" من تأليف O. Olszewski
- "تصميم القالب لصالح قولبة الحقن" بقلم ج. بومونت
- تقارير أبحاث الصناعة عن تصنيع الغطاء البلاستيكي وتصميم العفن
